Größtes Bürogebäude in Deutschland

The Squaire ist ein Bürogebäude in Frankfurt am Main, Stadtteil Flughafen. Es ist 660 Meter lang, bis zu 65 Meter breit und 45 Meter (neun Etagen) hoch Mit einer Gesamtmietfläche von 140.000 m² gilt The Squaire als größtes Bürogebäude Deutschlands.

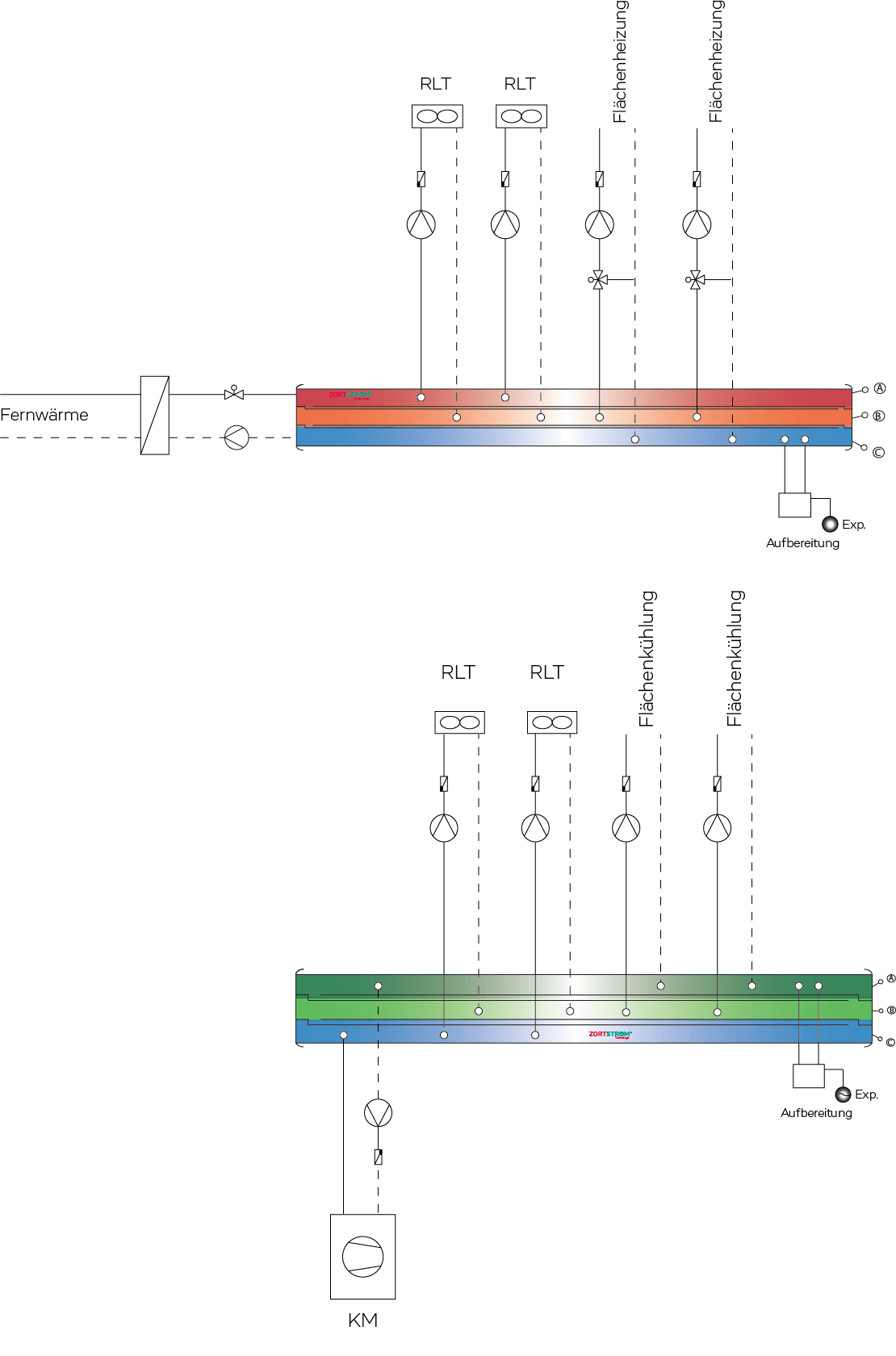

Zortströms in 3 Stufen

Die von der Fernwärme gelieferte Energie wird über Zortströms mit jeweils 3 Stufen abgebaut. Die Rückläufe der Hochtemperaturkreise (Lüftung, Radiatoren, etc.) werden nochmals für die Flächenheizungen (FBH, etc.) verwendet. Der durch den stufenweisen Temperaturabbau generierte niedrige Systemrücklauf führt zu einer wesentlich höheren Spreizung und einer niedrigeren zu transportierenden Wassermenge seitens der Fernwärme. Dies bei gleicher Wärmeübertragungsleistung und somit auch niedrigeren Tarifen.

Ein weiterer Vorteil ist, dass nicht nur der Pumpenstrom des Fernwärmelieferanten massiv abnimmt, sondern durch den niedrigeren Rücklauf auch die Effizienz der Kesselanlagen des Fernwärmelieferanten, der Mainova, steigt (Ausnutzung der Brennwerttechnik des Fernwärmelieferanten).

Heizung und Kälte mit Zortström

Neben der Heizung wurde auch die Kälte mit der Zortström-Technologie geplant und umgesetzt. Bei den großen Wassermengen, die kälteseits transportiert werden müssen, ist es höchst kostspielig, durch die entkoppelte Hydraulik deutlich weniger Pumpenstrom zu benötigen.

Nutzen

Effizient

Stufenweiser Temperaturabbau, d.h. große Spreizung für die Fernwärme.
Optimale und gleichmäßige Versorgung aller Verbrauchergruppen.
Hocheffizienzpumpen laufen mit minimaler Stromaufnahme und schaukeln sich nicht gegenseitig hoch.
Kostenersparnis durch reduzierten Leistungstarif.
